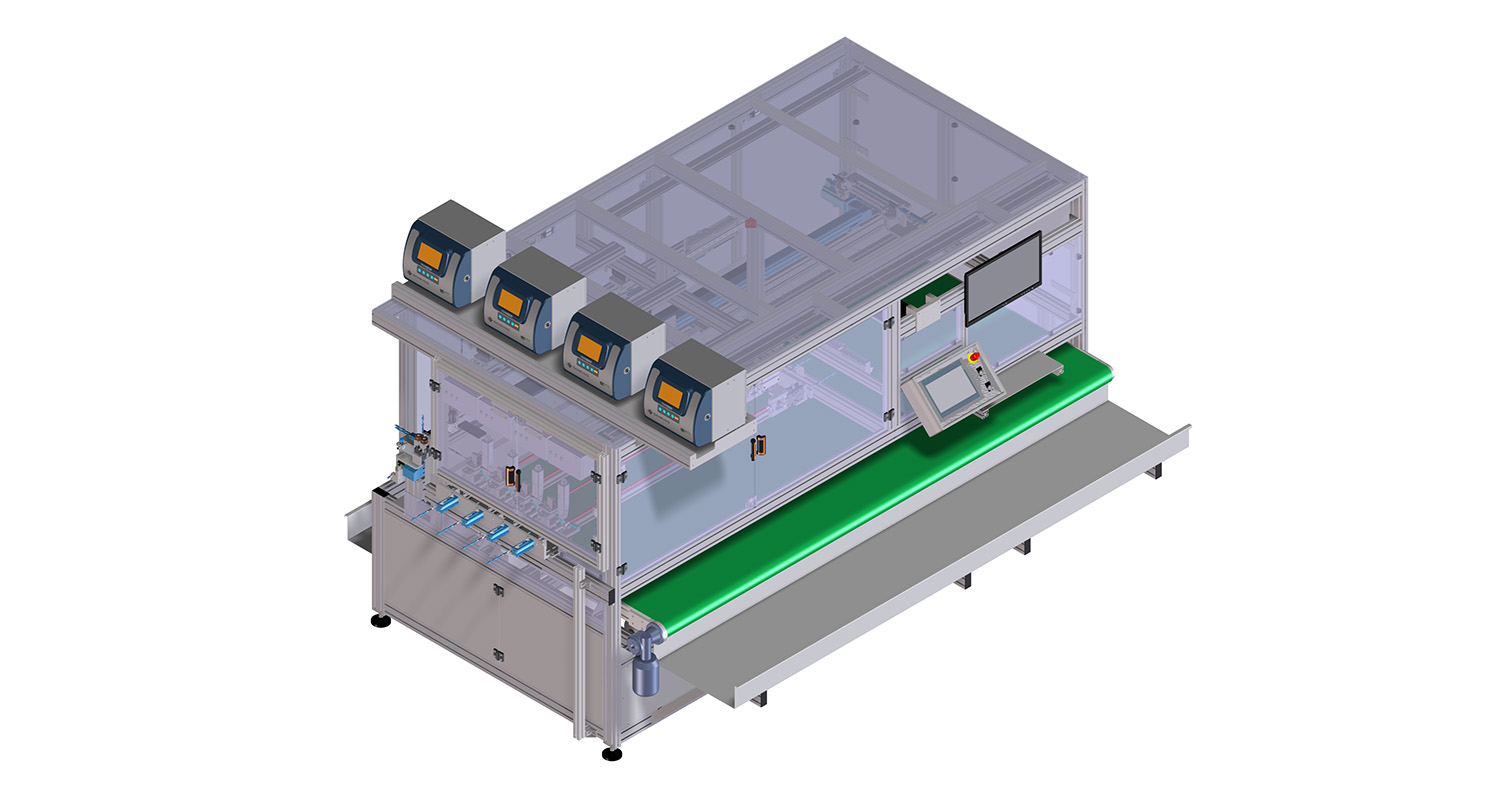

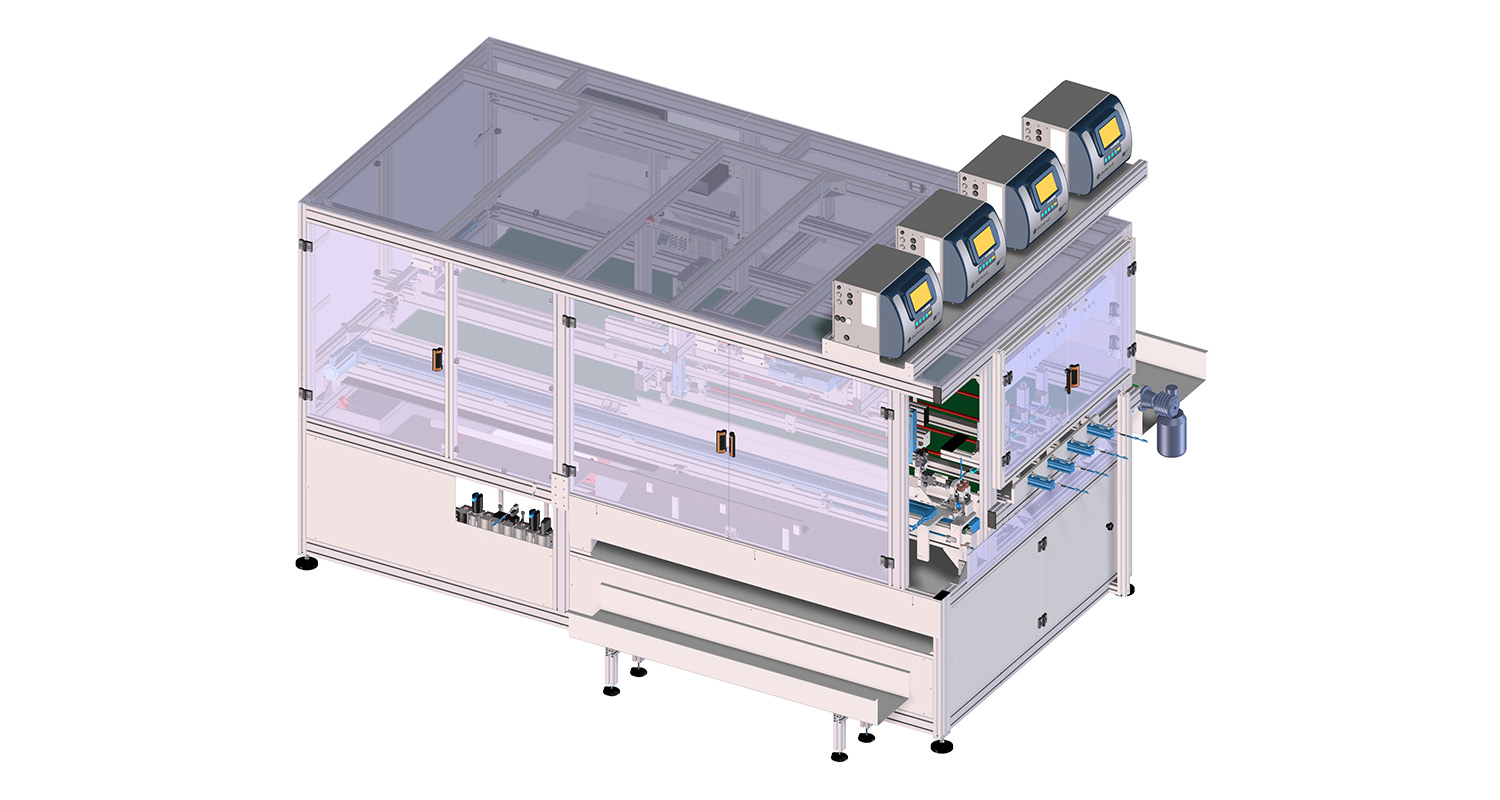

Banco Automatico di Prova Tenuta per Tubi Flessibili
Controllo qualità integrato in linea
Sistema automatico di collaudo integrato in linea, progettato per verificare la tenuta dei tubi flessibili assemblati garantendo il controllo qualità al 100% della produzione.
La macchina preleva automaticamente i componenti a fine linea, esegue il test di tenuta su 4 pezzi contemporaneamente mediante strumentazione Ateq ad alta precisione e gestisce in modo completamente automatico la selezione tra prodotti conformi e non conformi.
Grazie all’elevato livello di automazione e ai tempi ciclo ottimizzati, il sistema assicura massima affidabilità del controllo, incremento della produttività e riduzione degli scarti.
Caratteristiche principali

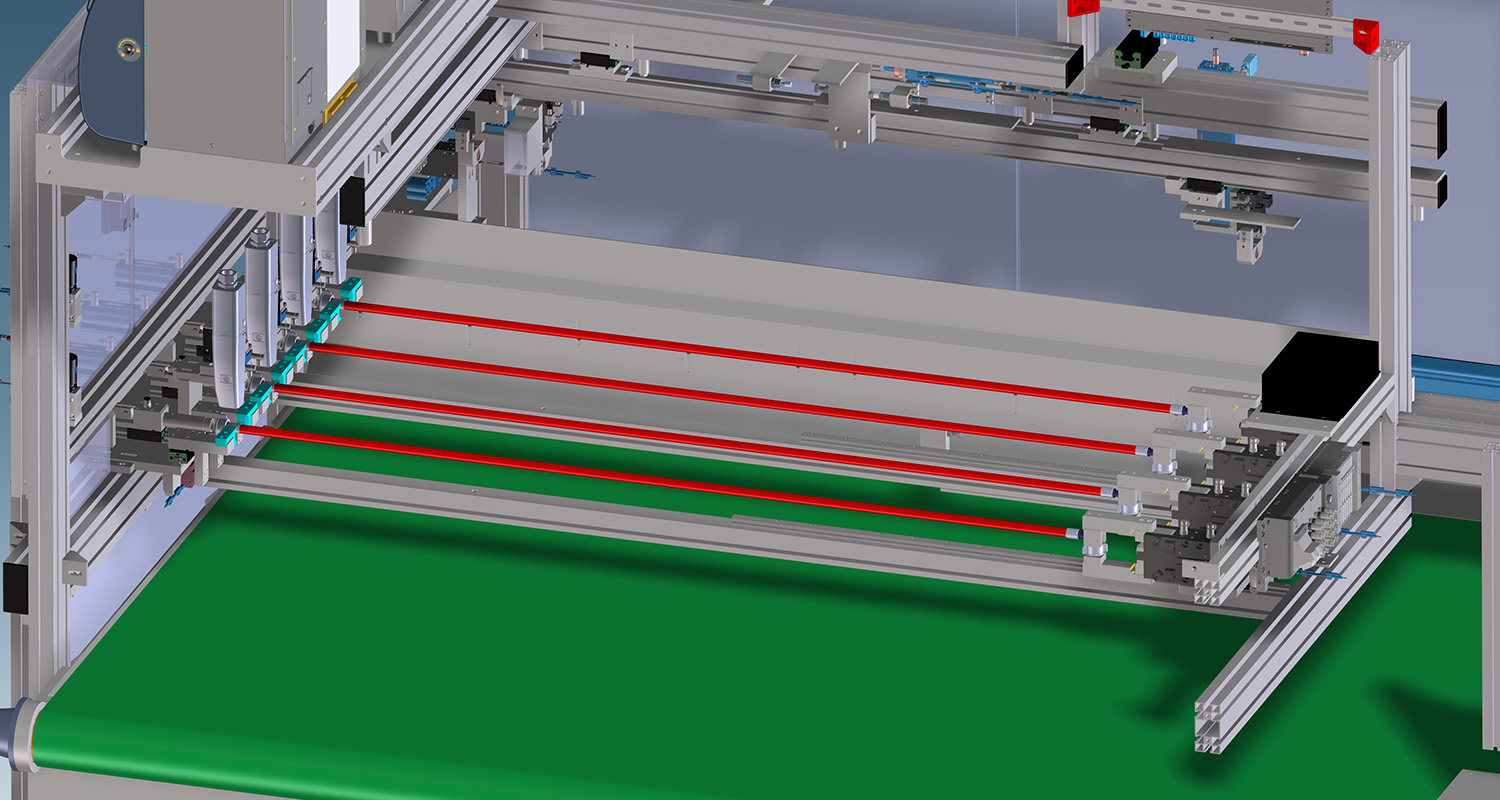

- Test simultaneo su 4 o più tubi flessibili
- Pressione di prova fino a 6 bar per la versione standard e fino a 30 bar per applicazioni speciali
- Controllo automatico della caduta di pressione (con risoluzione 0,02 bar)
- Separazione automatica dei pezzi OK/NOK
- Opzione di taglio del tubo non conforme

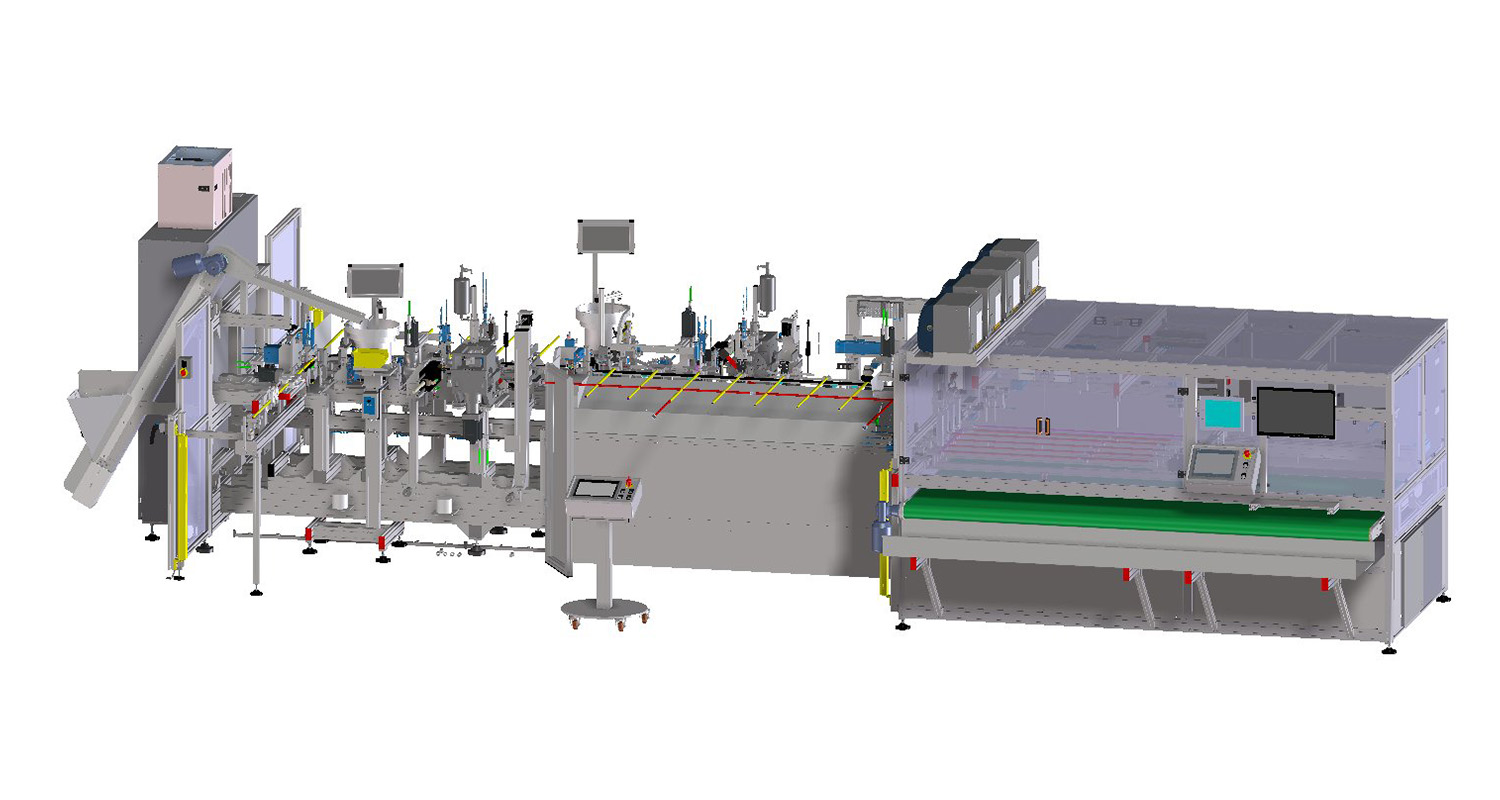

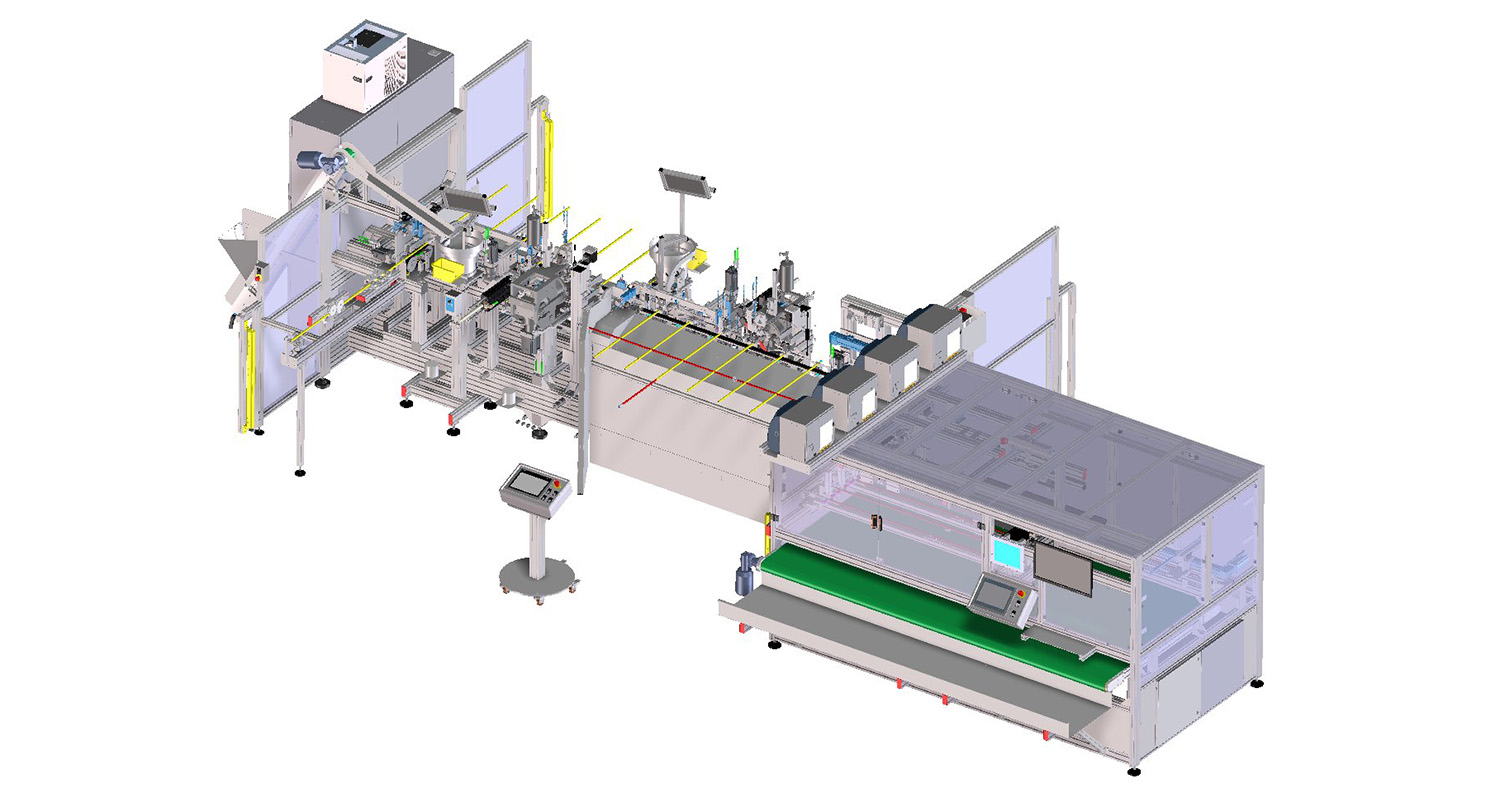

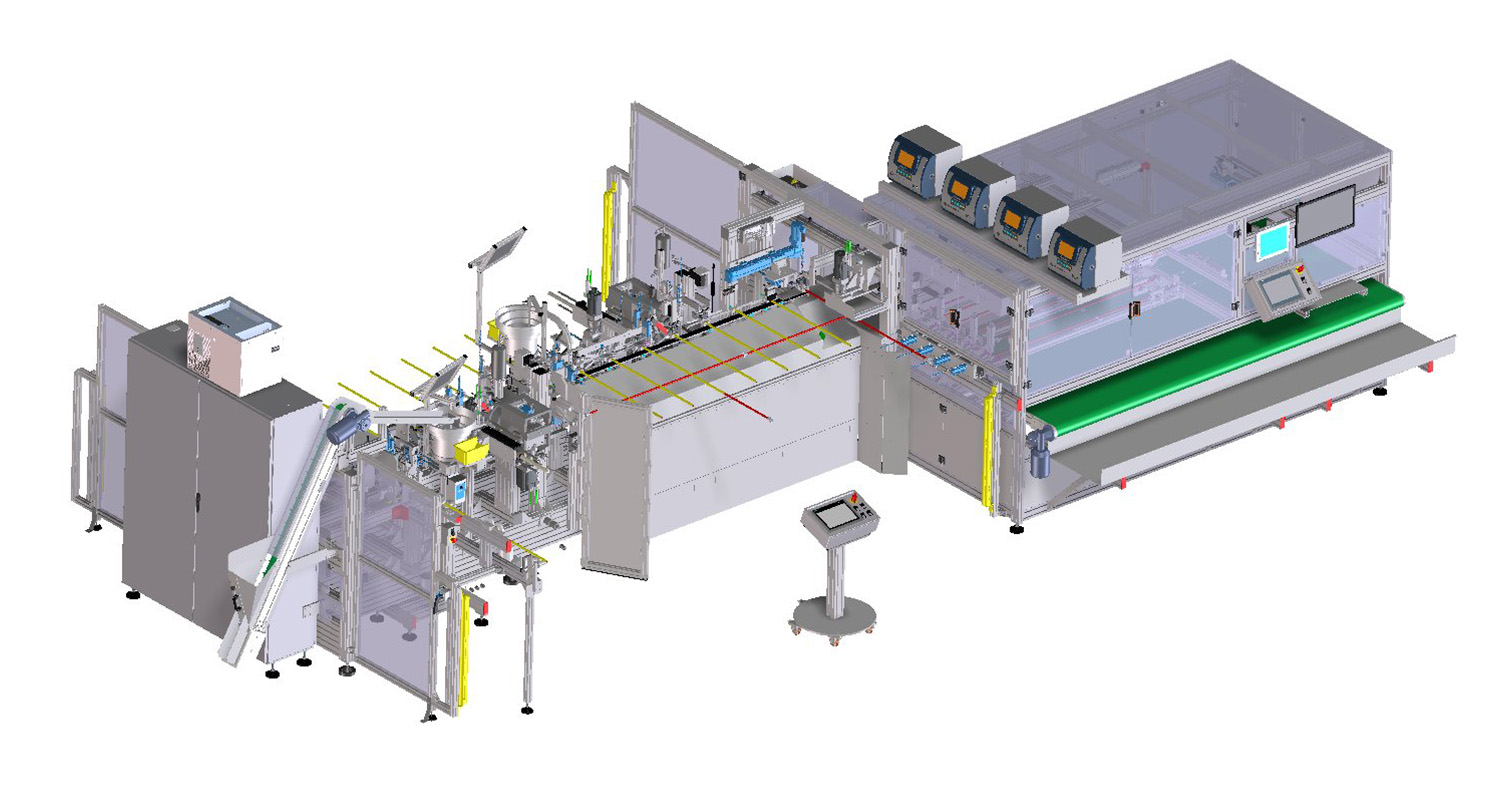

- Integrazione completa con linee di assemblaggio automatiche
- Elevata produttività e affidabilità del processo
Prodotto finito
Guarda il video
Sfoglia la gallery
Caratteristiche tecniche
| Ø Tubo | Ø Hose | min. DN6N – max. 1” |
| Lunghezza tubo | Hose length | min. 150 – max. 3000 mm |
| Cadenza (pz. / ora) | Cadence (pcs / h) | 900/1000 pezzi ora (rif.DN8 L1000mm) | 900/1000 pcs per hour (ex.DN8 L1000mm) |
| Componenti assemblati | Components assembled | |
| Stazioni di lavoro | Workstations | 4 o più | 4 and more |
| Operatori addetti | Operators | Unico operatore adetto sia alla linea di produzione che al banco di collaudo | One operator assigned to both the production line and the testing station |
| Cambio prodotto | Product change | 5 min cambio lunghezza 30 min cambio prodotto | 5 min for change of lenght 30 min for change of |
